Poteau d'angle - Filet

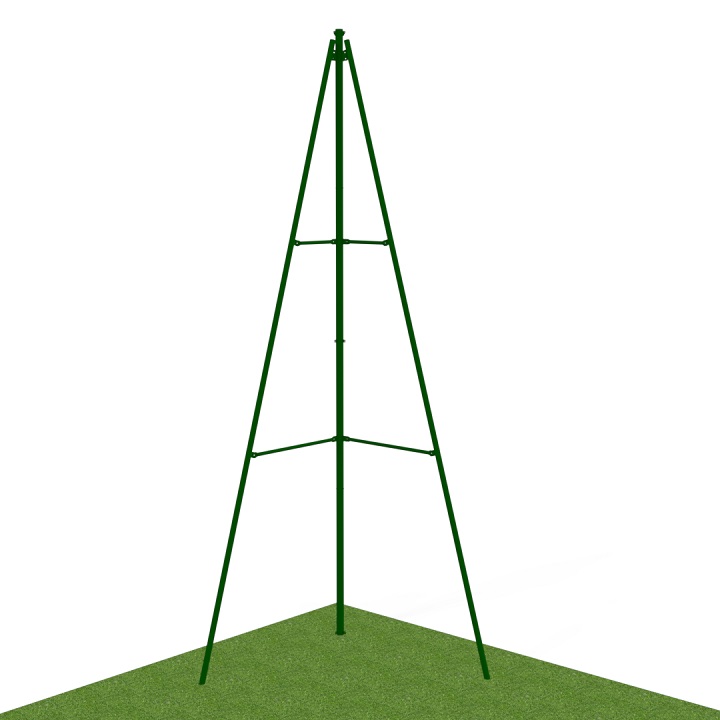

Poteau d'angle en acier galvanisé plastifié vert (autre couleur sur demande).
Diamètre en fonction de l'emplacement et de la hauteur de la structure (cf. tableau ci-dessous).

label.lb_specifications

MatériauAcier galvanisé plastifié
ÉpaisseurEntre 2 et 3mm
Type de profilRond
Dimension du profilSe référer au tableau ci-dessous
CouleurVert en standard, autre couleur sur demande

label.lb_description

Nos poteaux d'angle sont munis en partie haute d'un embout rentrant (fig.1) et de poulies (fig.2) pour le passage du câble.

Chaque support poulie est équipé d'un crochet (fig.2) qui permet de fixer l'angle du filet.

En fonction de la hauteur, nos poteaux sont équipés de supports jambe de force (1 à 2 vis) (fig.3) et de plats pour entretoises (afin de renforcer la jambe de force).

De même, un ou plusieurs guide-câbles sont soudés le long du poteau (maintien du câble vertical) (fig.4).

En partie basse, un plat est soudé pour recevoir 2 raidisseurs (fig.5).

En cas de câble intermédiaire un autre plat sera soudé sur le poteau.

Embout rentrant (fig.1)Support poulie + poulie + crochet (fig.2)
Plat support JDF (modèle 2 vis) (fig.3)Guide-câble (fig.4)Plat support raidisseur (fig.5)


Diamètres de nos poteaux d'angle en fonction de leur hauteur et du filet qu'ils reçoivent :

Hauteur hors-sol2.00m2.50m3.00m3.50m4.00m5.00m6.00m7.00m8.00m
Maille 100 à 145mm60mm60mm60mm60mm60mm76mm90mm102mm102mm
Maille 45 à 50mm76mm76mm76mm76mm76mm90mm102mm102mm102mm
Maille 20 à 25mm90mm90mm90mm90mm90mm102mm102mm102mm102mm
